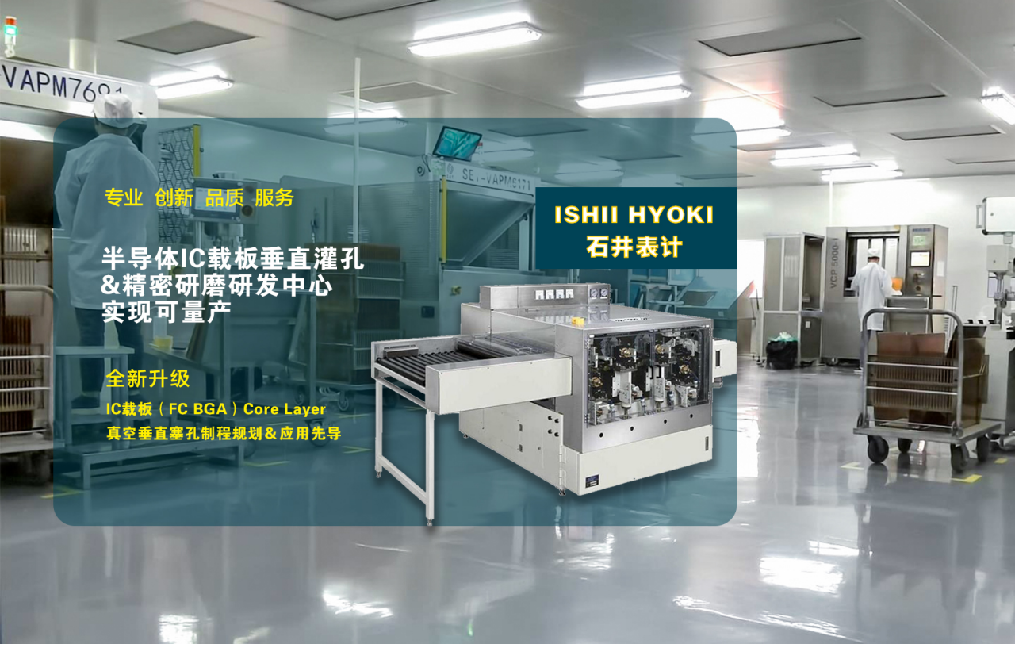

我司自2007年开始专注于树脂塞孔业务,在这个领域已经积累了超过17年的生产与技术经验;拥有一支专业的技术团队,为客户提供全方位的服务;为了确保产品质量和环境管理达到国际标准,我司通过了ISO9001和ISO14001体系认证;同时,我们引进了国外先进的塞孔设备、研磨设备和AOI检测设备。在华南和华东地区建立了半导体IC载板垂直灌孔和精密研磨研发中心,根据客户需求提供定制方案。我司可以提供选择性塞孔、整板塞孔、多种孔型塞孔、金属基板的塞孔和研磨等一整套树脂塞孔方案,致力于为客户提供高品质和有竞争力的价格,因此深受广大客户的信赖和赞誉。

整板塞孔代工

采用德国MASS以及国产SetSense垂直真空塞孔机;

可解决高纵横比,气泡问题以及无需治具;

塞墨头可连续加压供墨,入孔能力强。

选择性塞孔代工

机台高稳定性、刮刀自动平衡;

可视屏幕可监控塞板过程;

网板可拉出清洁,方便清洁维护;

完全解决高纵横比板中出现的气泡及空洞问题。

加工能力

序号

项目

整板塞孔

选择性塞孔

备注

1

生产尺寸

250*250mm-610*760mm

250*250mm-610*710mm

超规格需技术重新评估

2

板厚

0.2-8.0mm

0.2-8.0mm

超规格需技术重新评估

3

孔径

钻孔径0.15-0.8mm

最大塞孔孔径与板厚比1:1

钻孔径≥0.15

超规格需技术重新评估

4

面铜厚度

来料面铜≥25μm,

电镀填孔研磨面铜需≥30μm

面铜≥15μm

低于15μm漏基材风险极大

5

纵横比

(厚径)

通孔40:1 盲孔1:1

通孔40:1 盲孔3:1

超规格需技术重新评估

6

板边留边

板边与要塞孔距离≥15mm

无要求

板料有一边≥15mm即可

7

安全孔距

-

孔边间距≥0.3mm

超规格需技术重新评估

8

大小孔

相邻孔大小极差<0.3mm

单PNL内孔径极差0.3mm以内

≥0.2mm采用两次塞孔

9

减铜量

板面平整情况减铜量3-5μm

-

超过8μm,需单独减铜

研磨代工

拥有三条多轴研磨线;

针对薄板厚板有丰富的经验;

陶瓷交错排列特殊设计,降低铜泥及刷轮磨耗所产生的屑淤积。

板材大小:250-250mm-610*760mm

塞孔工艺介绍


序号

孔类型

材料


备注

1

混压+高频高速+背钻

teflon+FR4


1.板厚1.6mm;

2.塞孔孔径:0.4mm;

3.背钻深度:0.9mm

2

高多层

FR4


1.此板层数共有32层

2.板厚8.0mm,完成孔铜0.10mm,纵横比80:1

3

 盲孔+通孔+埋孔+背钻

FR4


1.孔径:0.3mm

2.深度:0.3mm。

4

埋孔+通孔+HDI

M6


纵横比40:1
