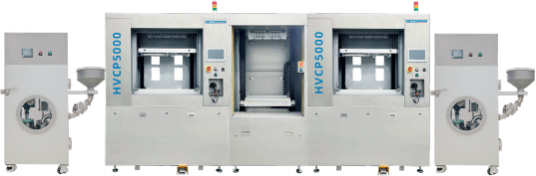

垂直真空塞孔机

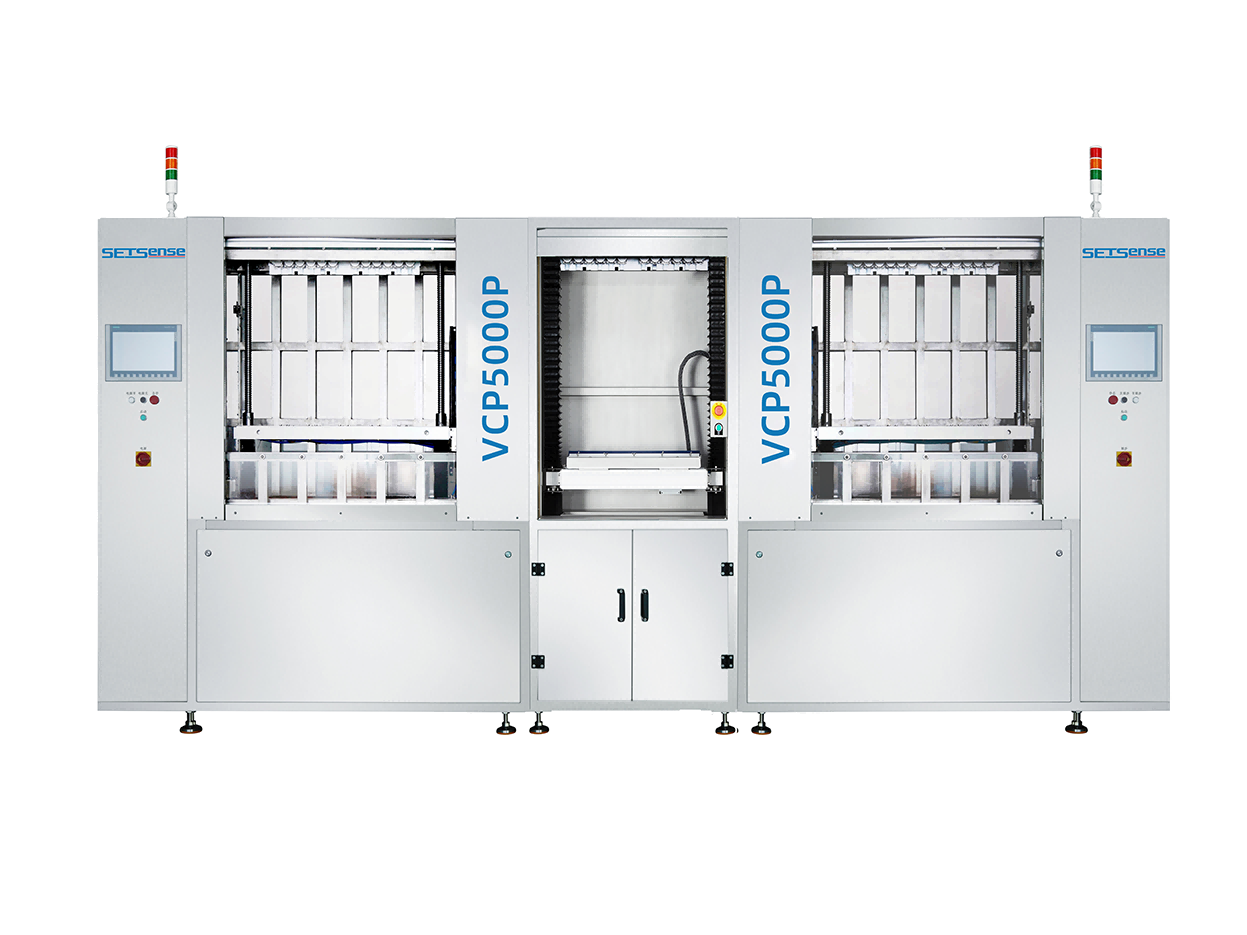

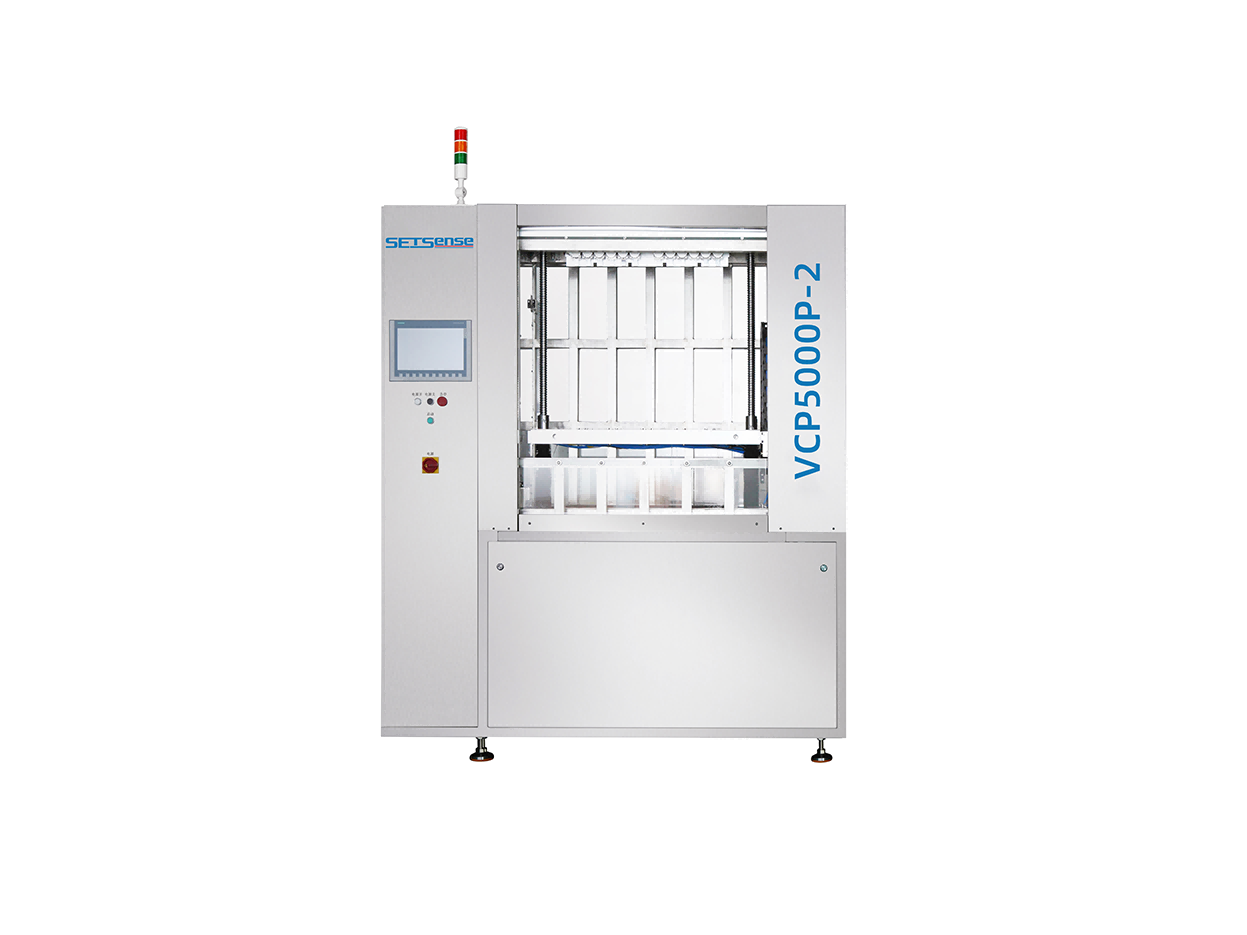

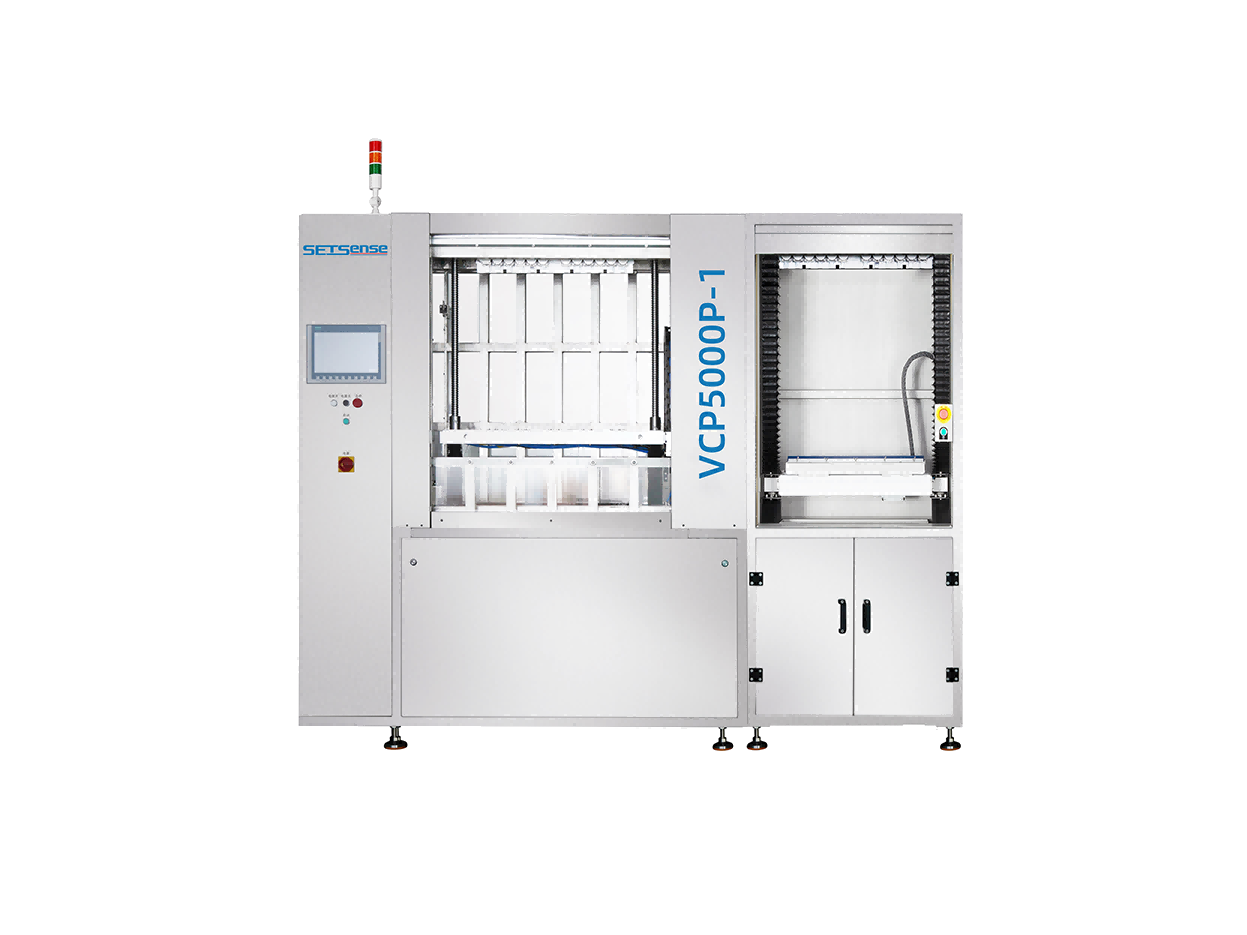

VCP5000P、VCP5000P-1、VCP5000P-2

塞孔行业开创者

详细介绍



产品说明

利用真空原理实现导电与非导电树脂油墨塞孔工艺,适用于多种类型的整板塞孔工艺,并可应用于树脂、银膏、铜浆和导电胶等材料。

产品特点

在同一板面上灵活实现:通孔、单双面盲孔、背钻孔等多种类型的整板塞工艺;

适用于线路板上的高密集BGA;

适用于少量多样的料号需求,塞孔时无需治具和导气板;

操作界面自动化、人性化、易操作。

产品规格

设备尺寸

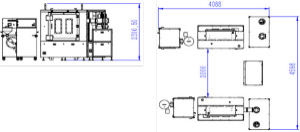

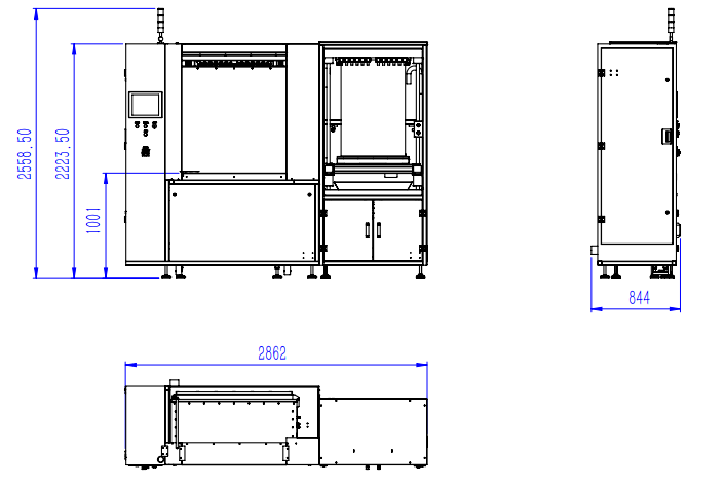

2862*844*2558mm

真空度

-0.99bar/-99kpa(标准大气压下)

印刷基板厚度

0.2-8.0mm

印刷尺寸

MAX:26寸*34寸(660*863mm)

     MIN:10寸*10寸(250*250mm)

通孔塞孔厚径比

通孔:40:1(最大)  盲孔:1:1(最大)

塞孔方式

全板塞孔(从上往下)

塞孔速度

2-80mm/sec(可调)

塞孔压力

0-6bar(可调)

塞孔范围

通孔:0.1-1.0mm(电镀后孔径)

盲孔:0.1-1.0mm(电镀后孔径)

噪音(正常运行)

≦75dB

油墨压力

气缸推动力:0-6bar(可调)

气压推动力:0-6bar(正常使用不超3bar)

塞孔与板边间距

孔距板边≧15mm

操作面板

触控屏操作

保护装置

安全光栅、紧急停止装置

油墨添加方式

单支油墨夹更换

故障率

≦1/400h(故障时间/设备运行时间)

操作台高度

1000±100mm

刮板速度

5-200mm/sec(可调)

刮板压力

0-6bar(可调)

生产产能

产量受纵横比(板厚、孔径),油墨黏度影响

生产片数

厚径比

塞孔刀数

每小时产量

20-70

Max:40:1

1-6

公用需求

电气需求

三相五线制380V

压缩空气压力

≧6.5bar

功率

9.2KW

真空泵排气量

20m3/h(接口:φ80mm)

压缩空气用量

0.08m3/h(接口:φ10mm)

建议机台周围空间

800mm

机台重量

1515kg

设备安装环境

(温湿度及无尘要求)


环境要求:无尘室,洁净室100,000级↑

温度要求:22±2℃

湿度要求:50±5%
