真空塞孔网印机(选择性·双仓)

VAPM6176、VAPM7691

详细介绍

双仓水平机 6176缩略图(1)(1).png


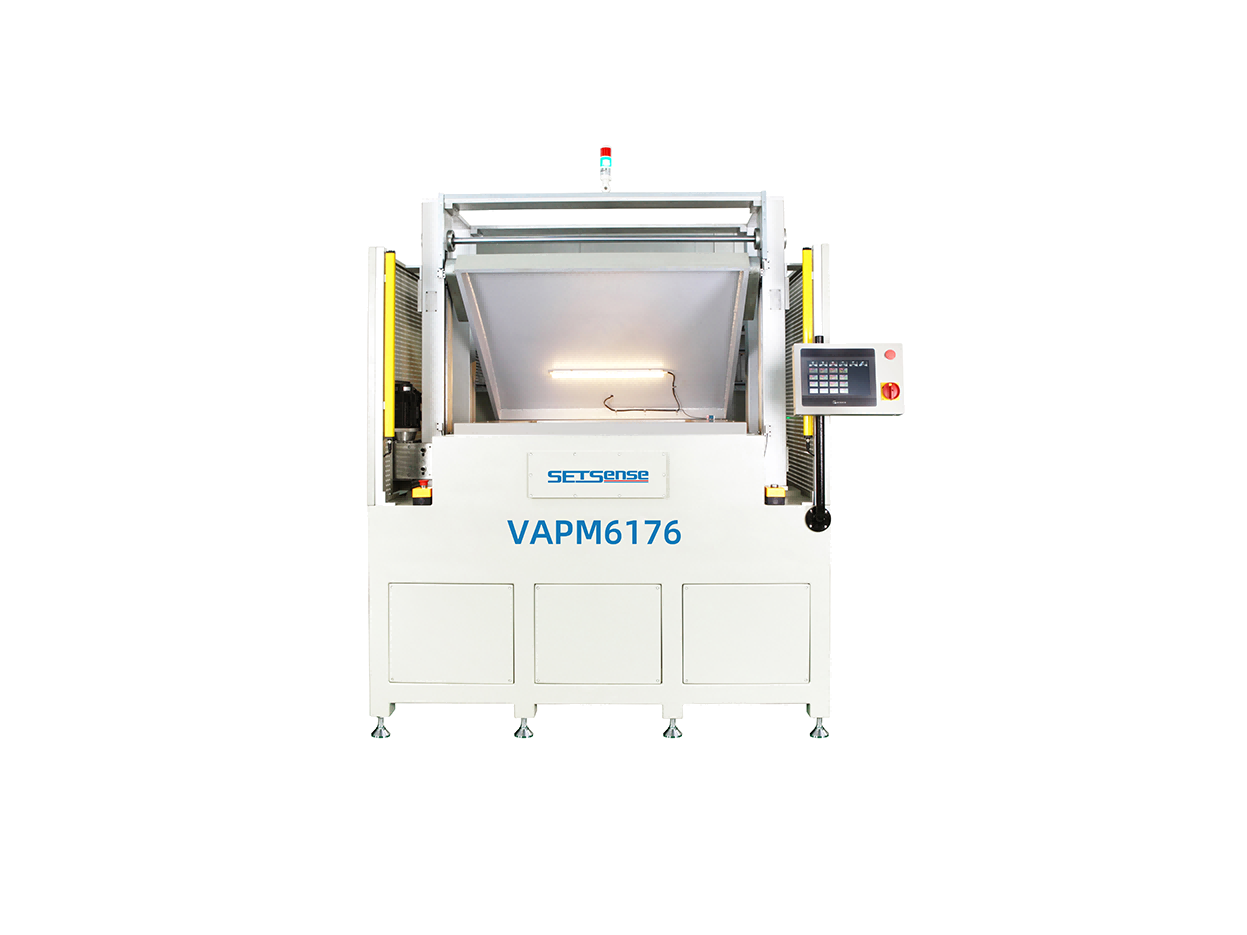

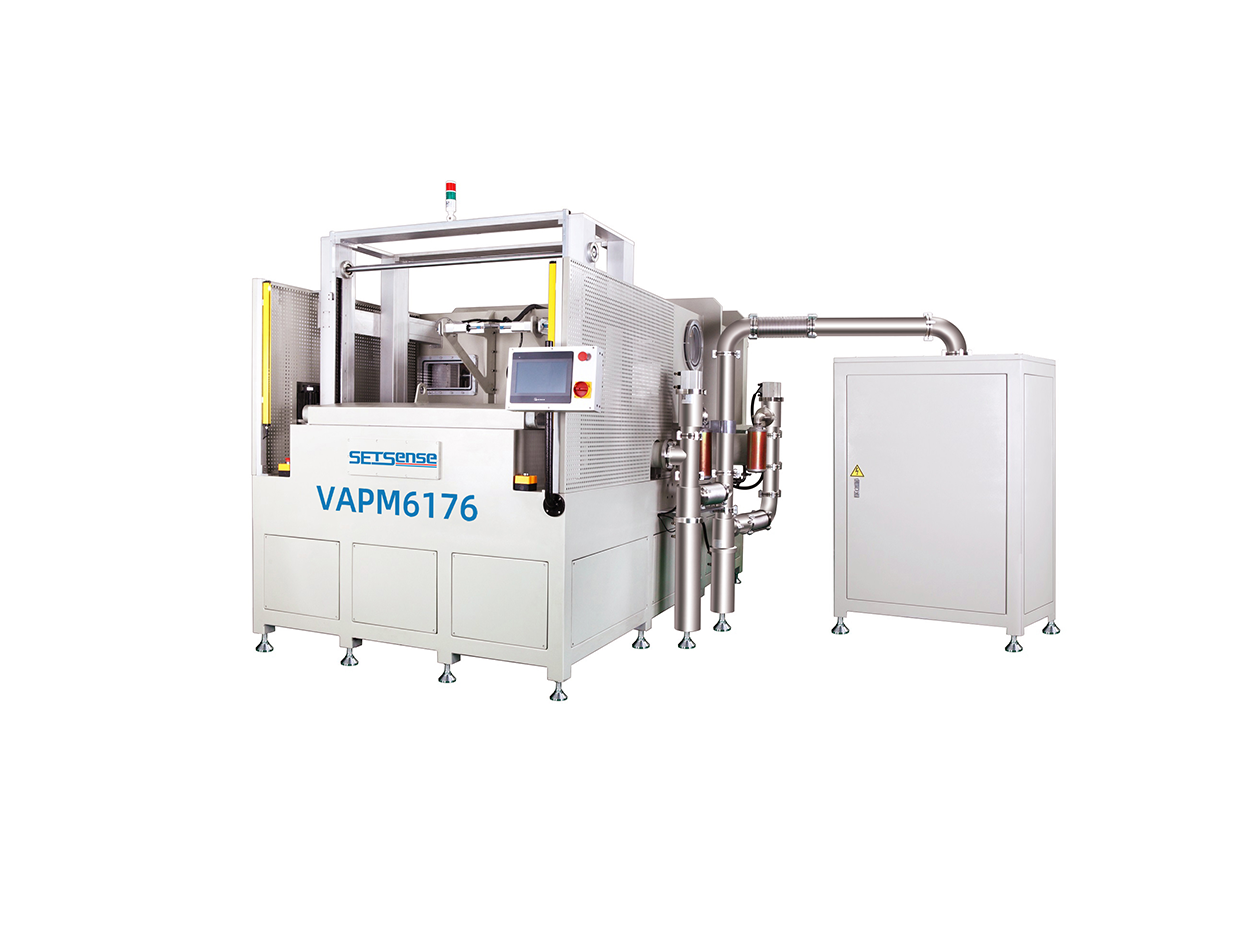

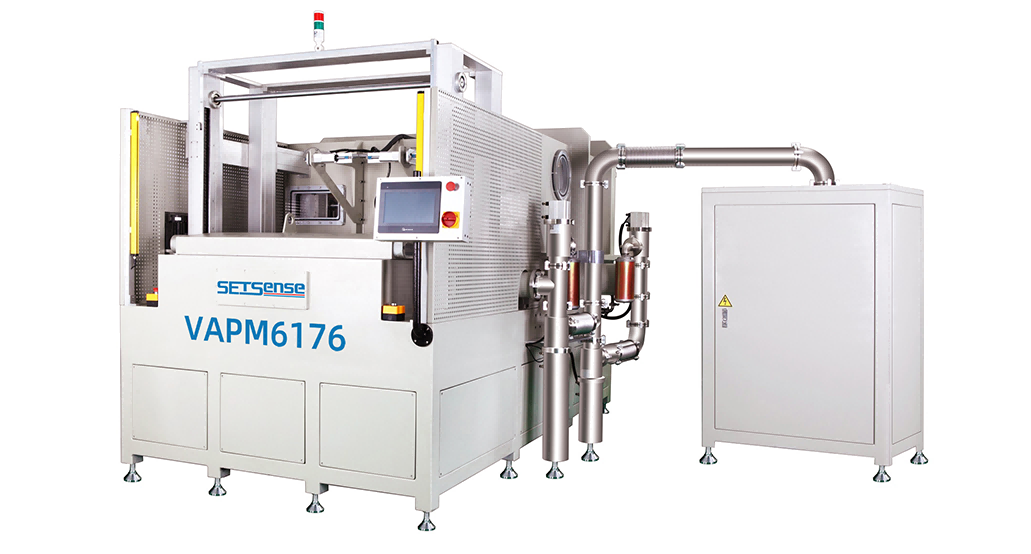

VAPM6176



VAPM7691



产品说明

本机台是用来做导电非导电树脂油墨塞孔工艺,塞孔后饱满,无凹陷,无气泡。适用于选择性通孔,盲孔,背钻等不同类型的塞孔工艺。可处理银膏、铜膏、导电胶,国产及进口树脂油墨,满足不同材料的需求。

产品特点

可进行选择性塞孔;

完全解决高纵横比板中出现的气泡及空洞问题;

操作界面自动化,人性化,易操作。

产品规格

型号

VAPM6176

VAPM7691

设备尺寸

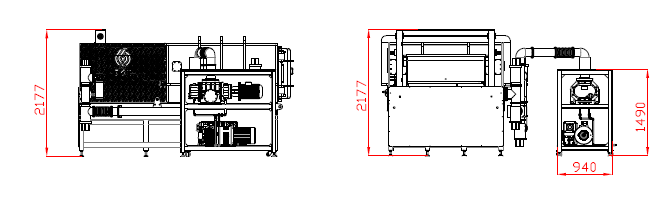

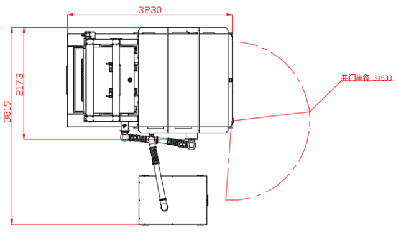

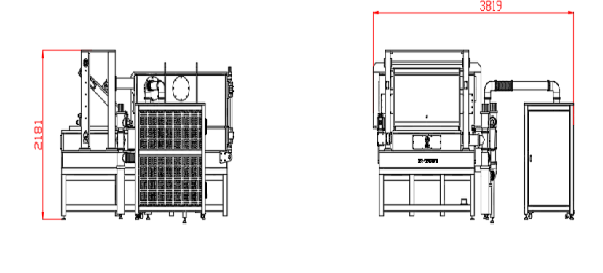

L3230*W3819*H2181mm

(主机+真空泵组、不含三色灯)

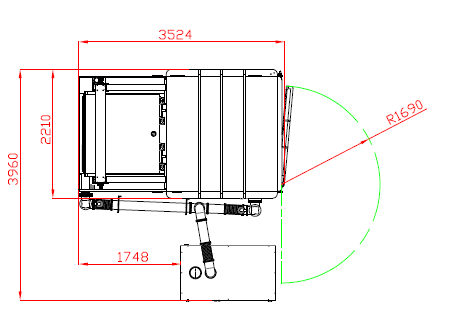

L3524*W3960*H2177mm

(主机含泵站,不含三色灯)

机台重量

7500KG

9000KG

可印刷区域

MAX:24 寸*30 寸(610*760mm)

MIN:10 寸*10 寸(254*254mm)

MAX:30 寸*36 寸(760*910mm)

MIN:10 寸*10 寸(254*254mm)

生产板厚度

0.1-8.0 mm

真空度

10-50000pa 可调(极限真空10pa

印刷速度

5-300mm/s

印刷气压

0-0.7Mpa

印刷压力

1-200kgf

刮刀调节角度

0-15°

刮刀调节距离

0-30mm

台面微调

X、Y方向±5mm

台面平整度

±0.02mm

网版升降

网版升降40mm

网框厚度

25-45mm

网板固定方式

六点气压固定,四点机械固定

刮印行程

0-720mm(可调节)

0-900mm(可调节)

刮印方式

单刮刀覆墨印刷

刮印方向

面对操作面板,刮印由后向前印刷

离板间隙

0-25mm

网框使用尺寸

MAX:1100*1100mm

MAX:1250*1250mm

转型号、料号时间

20-30min

台面尺寸

900*900mm

1250*1250mm

塞孔类型

水平选择性塞孔

使用范围

通孔/盲孔/背钻孔塞孔

塞孔孔径范围

(通孔、盲孔、背钻孔)

通孔:0.1-1.0mm

 (电镀后孔径)

盲孔:0.1-1.0mm

(电镀后孔径)

背钻孔:0.15-1.0mm

通孔:0.1-1.0mm

 (电镀后孔径)

盲孔:0.05-1.0mm

(电镀后孔径)

背钻孔:0.15-1.0mm

塞孔纵横比

通孔:40:1  盲孔:3:1 ( 电镀后)

同款板大小孔径差异

≦0.2mm

需要塞孔与不需要塞孔的孔边距

≧0.3mm (厚径比:10:1)

噪音(正常运行)

≤75dB

塞孔效果

无气泡

对位方式及精度

手动(精度0.01mm)

操作界面

HMI

安全保护

急停开关、警示灯(红、黄、绿)、蜂鸣器、安全光栅

适用塞孔材料

树脂、铜浆、银浆

油墨浪费成本

除网板上沾的油墨、刮除不净油墨,其余都可利用于塞孔

自动报警

色灯及蜂鸣

印刷具有抬网功能

0-25mm

生产能力

产能条件

VAPM6176

生产片数/小时

VAPM7691

生产片数/小时

厚径比塞孔刀数

板厚范围:1.5mm

(尺寸为20*24、3万孔)

塞孔孔径:0.25mm

70-80

62-72

6:1

1

板厚范围:2.5mm

(尺寸为20*24、3万孔)

塞孔孔径:0.25mm

55-65

50-60

10:1

1

板厚范围:3.5mm

(尺寸为20*24、3万孔)

塞孔孔径:0.25mm

45-55

38-48

14:1

1

公用需求

型号

VAPM6176

VAPM7691

电力需求

三相五线制 380V

额定功率:16.5KW

三相五线制 380V

额定功率:22KW

耗电量

约11KW/H

约16KW/H

耗气量需求

1.35L/P(印一次)72m³/mon

电流

27A

35A

设备安装环境

(温湿度及无尘要求)

环境要求:无尘室,洁净室100,000级↑

温度要求:22±2℃

湿度要求:50±5%

照度要求:300Lux


标签: VAPM6176
