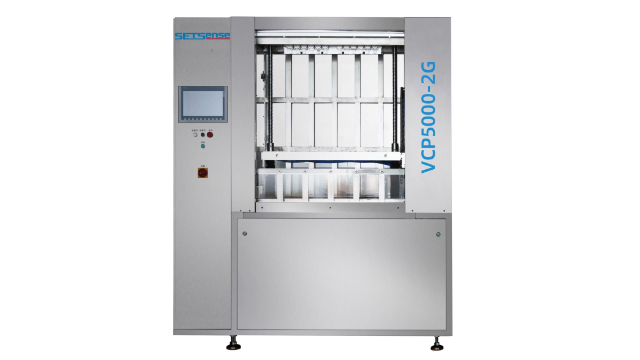

垂直真空塞孔机(绿油)

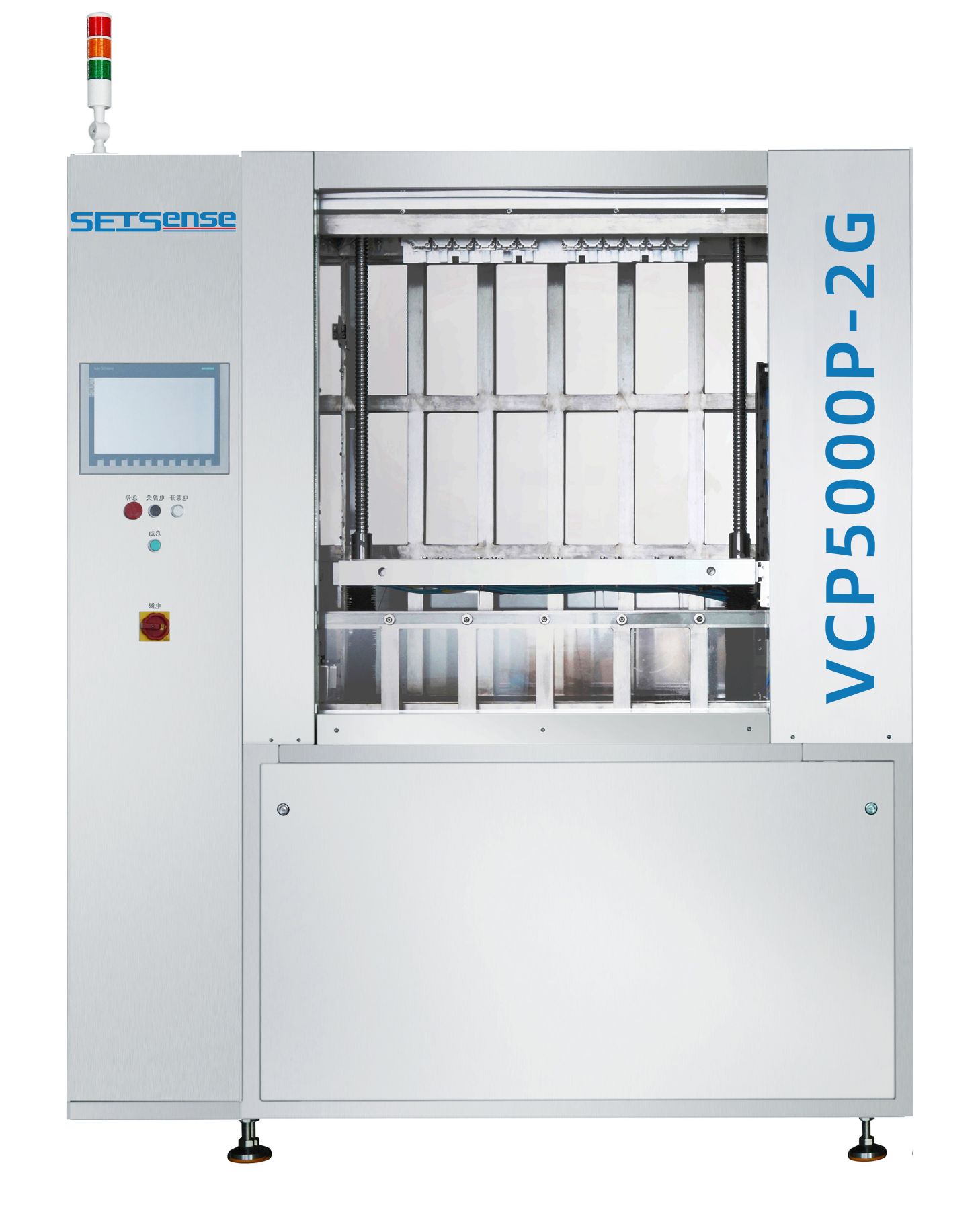

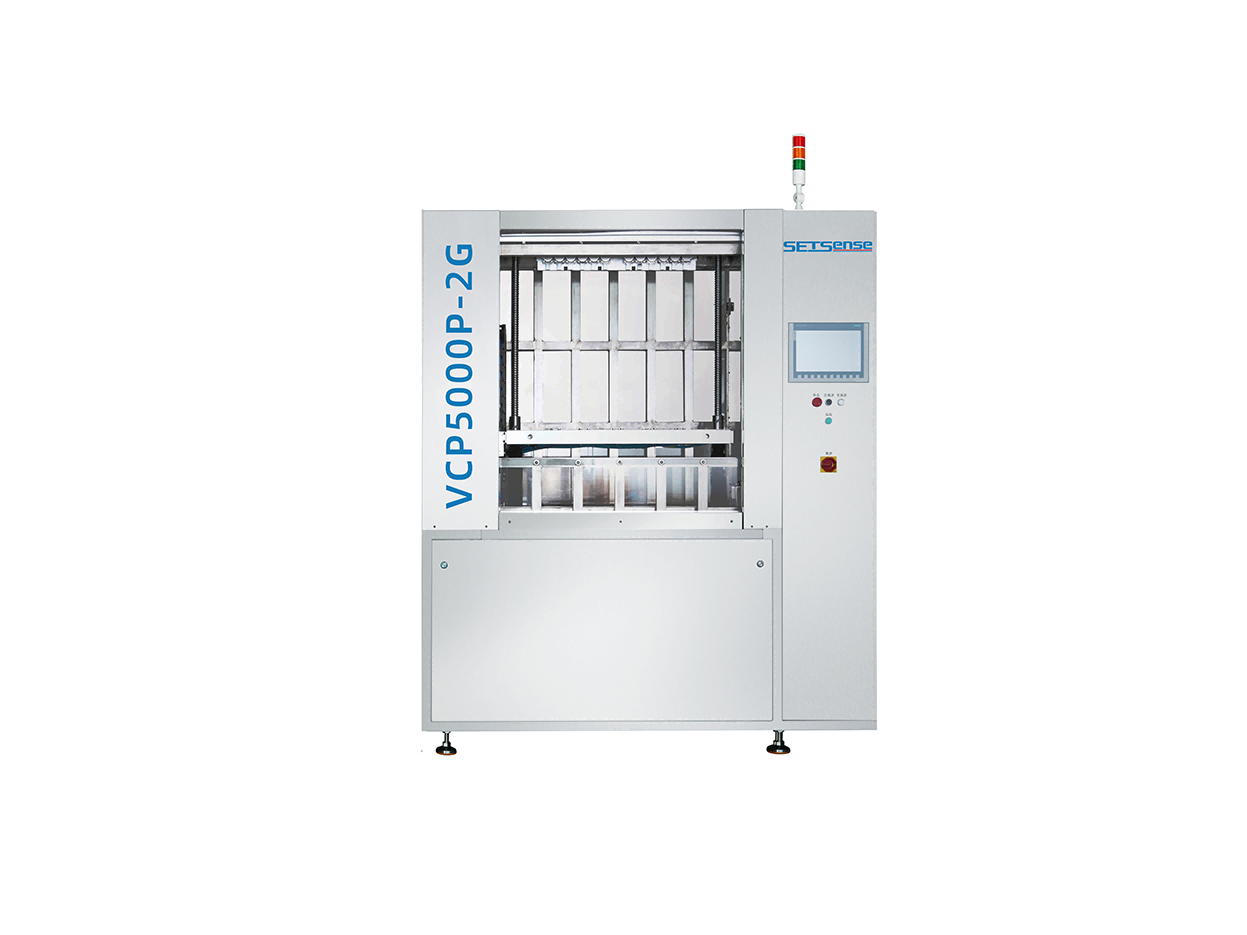

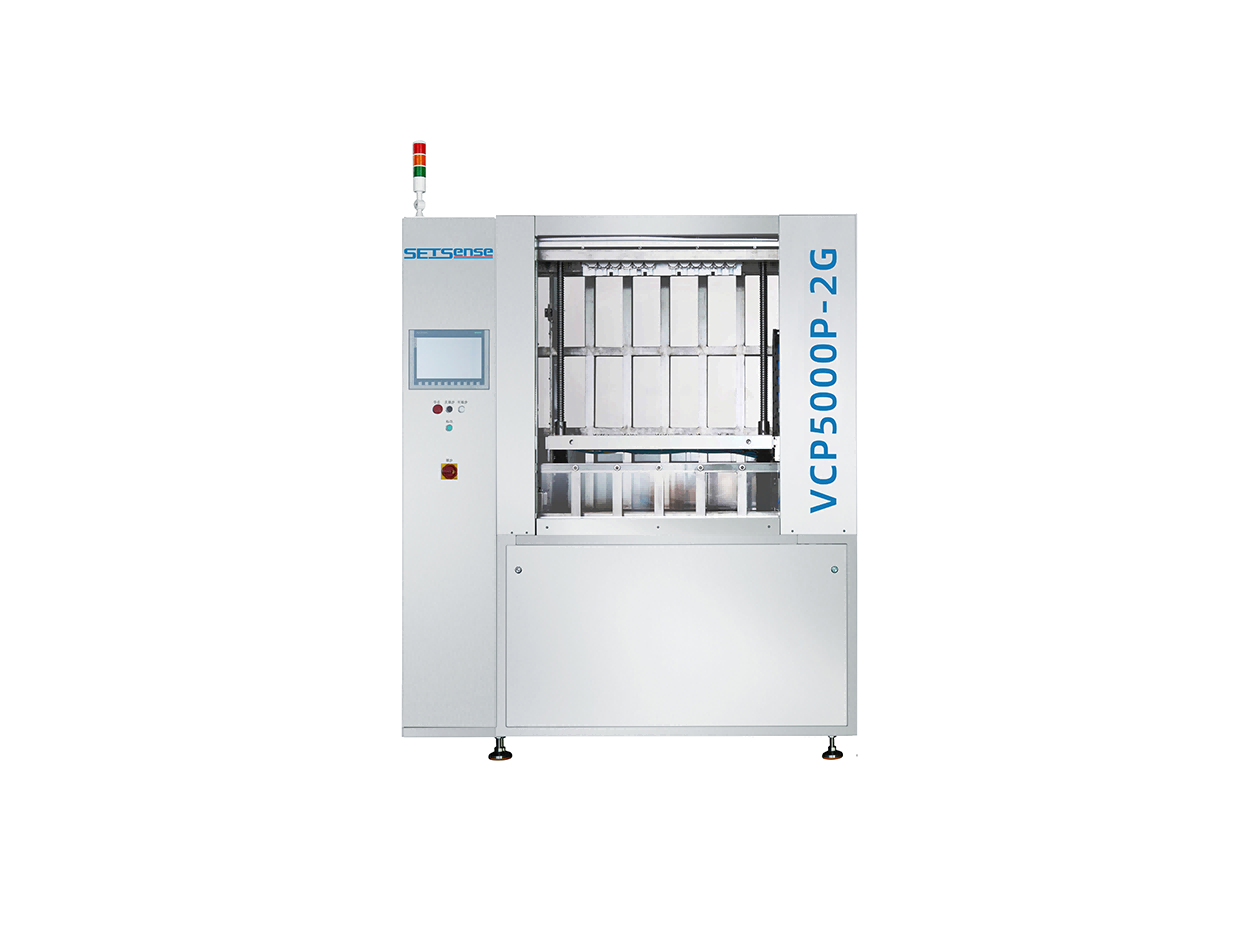

VCP5000P-2G

绿油垂直塞孔工艺行业独创


详细介绍




产品说明

颠覆传统对位的繁琐流程,使用独创定位方式,实现简易、稳定的作业模式,在真空状态下完成塞孔作业,提高塞孔品质。

产品特点

快速完成料号切换(两分钟内);

塞孔时无需导气板,节省物耗;

解决需要塞孔经验丰富者作业的弊端;

操作界面自动化、人性化、易操作;

有效减少绿油传统塞孔时孔内存在的气泡问题。

产品规格

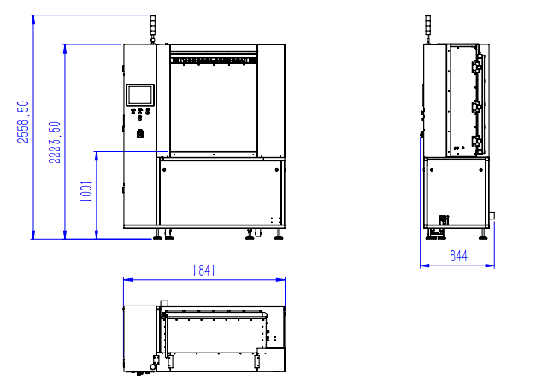

设备尺寸

1841*844*2558mm

真空度

-0.99bar/-99kpa(塞绿油只要-0.55bar即可满足)

塞孔板厚度范围

0.3-5.0mm

生产板尺寸

660*863mm

通孔塞孔

孔径0.1-0.5mm

(同一板上大小孔差异不可超过0.15mm电镀后孔径);

AR值≦20:1

面铜厚镀

≦5.0OZ(板面铜厚高低差<30um)

塞孔距板边间距

最小14mm

塞孔方式

选塞(从上往下)

生产噪音

≦75dB

塞孔速度

2-80mm/sec(可调)

塞孔压力

0-6bar(可调)

油墨压力

0-6bar(可调)

油墨粘度

250-300dpa.s

夹板底座

根据印制板板边定位孔特定加工,满足所有尺寸板共用。

操作面板

触控屏操作

保护装置

安全光栅、紧急停止装置

油墨添加方式

单支油墨夹更换(每支油墨量500g)

故障率

≦1/400h(故障时间/设备运行时间)

操作台高度

1000±100mm

生产能力

产量受纵横比(板厚、孔径),

油墨黏度影响

生产片数

厚径比

塞孔刀数

每小时产量

20-70

Max:20:1

1-2

公用需求

电气需求

三相五线制380V,

设备能耗8.8KW/H

压缩空气压力

≧6.5bar;

耗气:1m³/H

真空泵排气量

20m³/h

(排气口:φ80mm)

压缩空气用量

0.08m³/h

(排气口:φ10mm)

设备安装环境

(温湿度及无尘要求)

无尘室,洁净室100,000级↑

温度要求:22±2℃

湿度要求:50±5%


标签: VCP5000P-2G
