载板专用垂直真空塞孔机

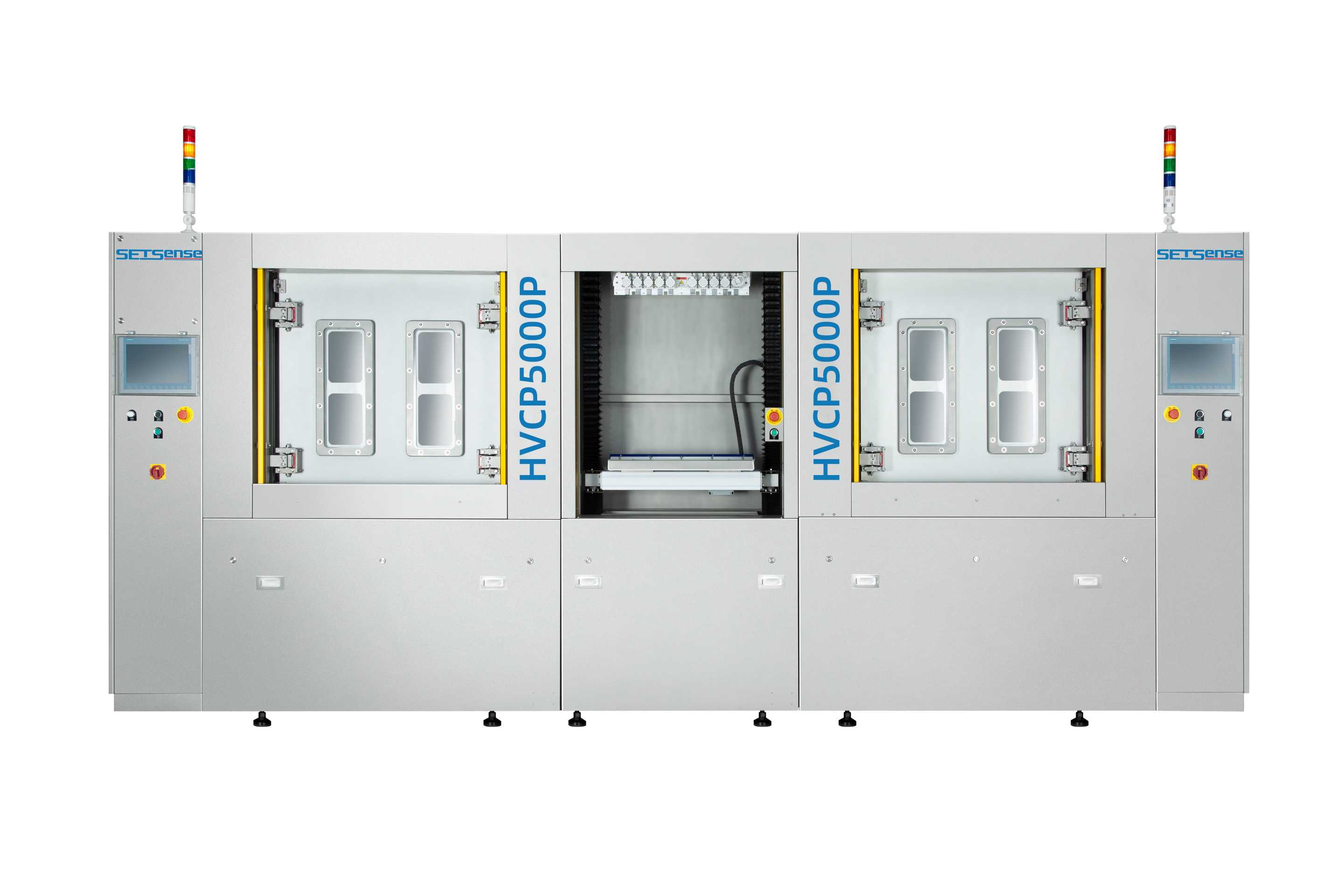

HVCP5000P、HVCP5000P-1、HVCP5000P-2


性能远超载板塞孔的生产要求;

行业首款载板高真空塞孔机型,可以满足70:1通孔板的生产需求。





详细介绍

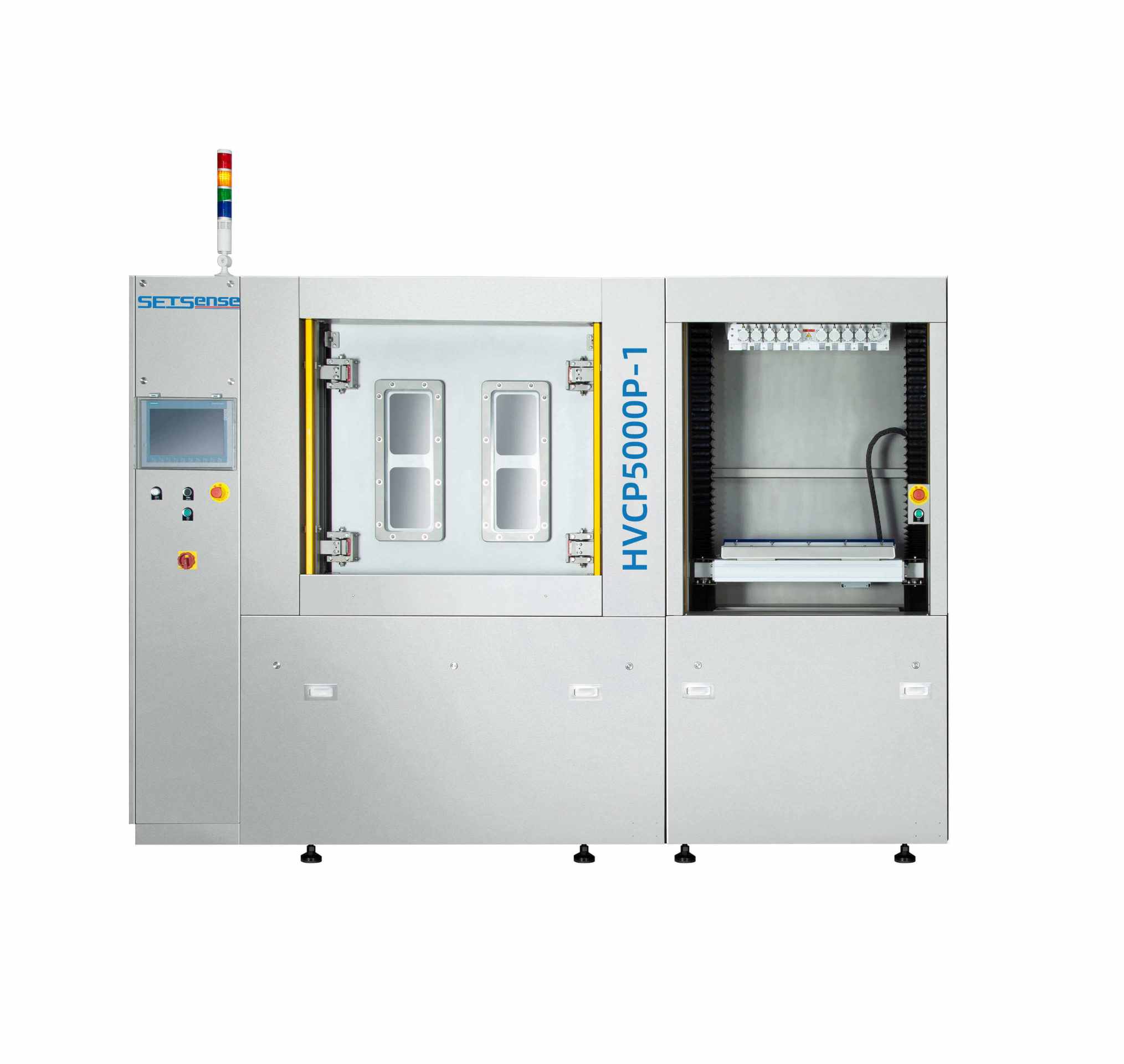

19 载板HVCP5000P-1(1).jpg



产品说明

专为ABF载板的真空树脂塞孔而设计。通过塞头将树脂灌入孔中(无需工具),以完成树脂塞孔的过程。这款机器具备高品质批量生产的能力,深受市场青睐,并且秉承着行业的领先地位。

产品特点

满足百万孔以上的载板制造需求;

无需依赖治具和导气板进行塞孔操作,搭载智能化的操作界面,使操作过程更加人性化和易于操作;

可以用于core层塞孔不饱满,提供高真空塞孔技术,解决气泡问题;

油墨挤出速度稳定,确保刮墨均匀,解决研磨后铜面不均匀问题。

产品规格

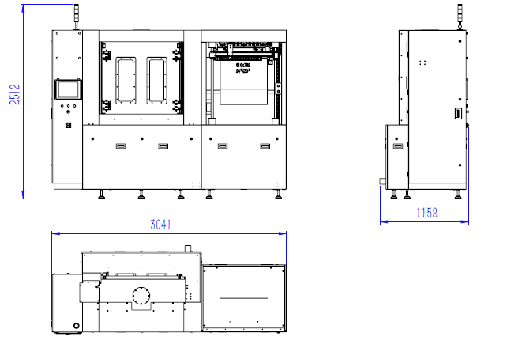

设备尺寸

3041*1152*2512mm

内置干式泵(水冷无热排)

真空度

≤100pa(标准大气压下)

印刷基板厚度

0.2-8.0mm

印刷尺寸

10寸*10寸(250*250mm)

24寸*30寸(610*762mm)

塞孔厚径比


通孔:70:1(最大) 盲孔:1:1(最大)

塞孔方式

全板塞孔(从上往下)

塞孔速度

2-80mm/sec(可调)

塞孔压力

0-6bar(可调)

塞孔范围

通孔:0.1-1.0mm(电镀后孔径)

盲孔:0.1-1.0mm(电镀后孔径)

噪音(正常运行)

≦75dB

油墨压力

气缸推动力:0-6bar(可调)

气压推动力:0-6bar(正常使用不超3bar)

塞孔与板边间距

孔距板边≧15mm

操作面板

触控屏操作

保护装置

安全光栅、紧急停止装置

油墨添加方式

单支油墨夹更换

故障率

≦1/400h(故障时间/设备运行时间)

操作台高度

1000±100mm

刮板速度

5-200mm/sec(可调)

刮板压力

0-6bar(可调)


生产能力

产量受纵横比(板厚、孔径)、油墨黏度影响

生产片数

厚径比

塞孔刀数

每小时产量

15-25

Max:70:1

1-3


公用需求

电气需求

三相五线制380V

压缩空气压力

≧6.5bar

带泵站排气量

12.5m³/h(接口:φ75mm)

压缩空气用量

2.5m³/h(接口:φ10mm)

建议机台周围空间

800mm

机台重量

2580KG

设备安装环境

(温湿度及无尘要求)


A.环境要求:无尘室,洁净室100,000级↑

B.温度要求:22±2℃

C.湿度要求:50±5%
