垂直真空塞孔机(ATE专用)

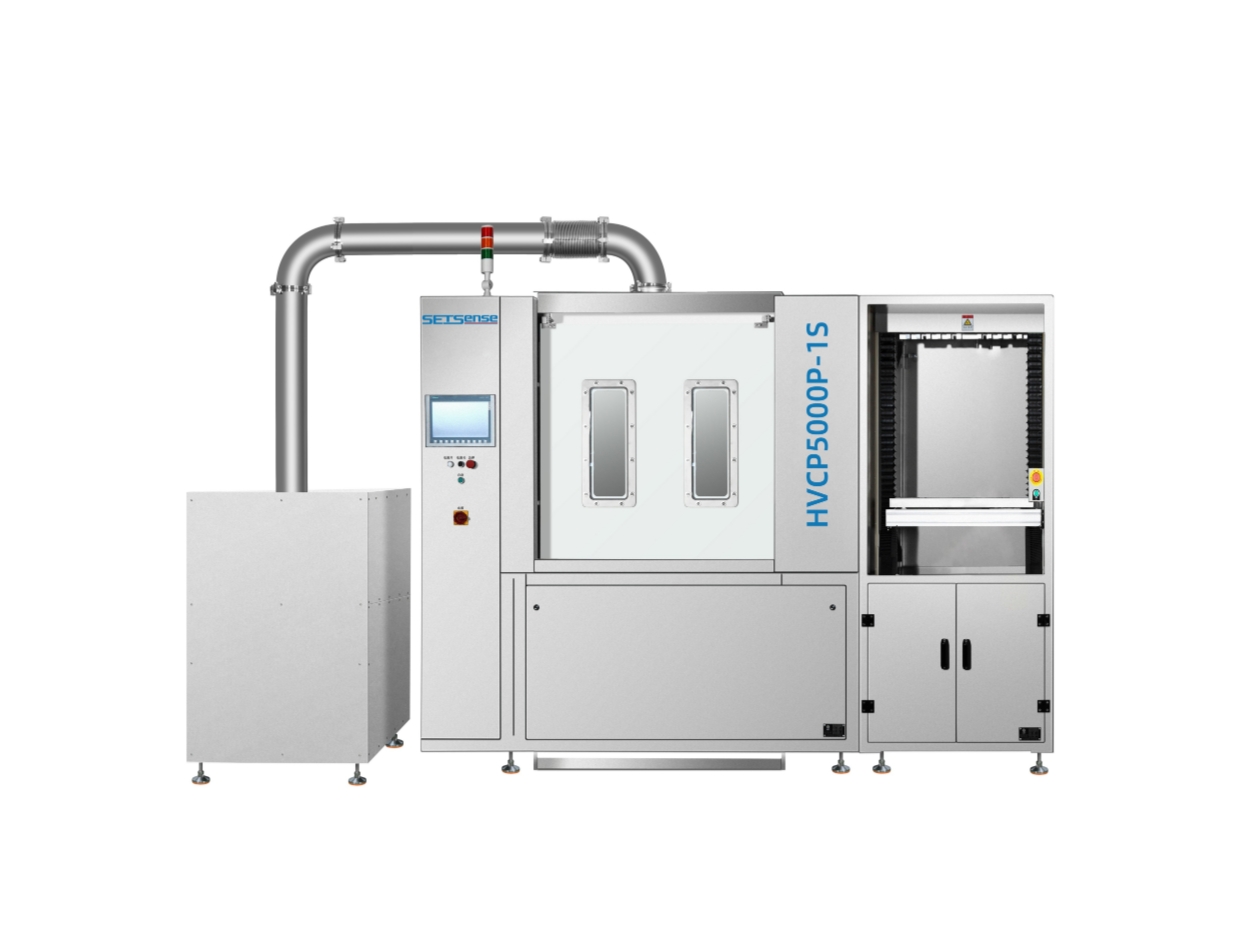

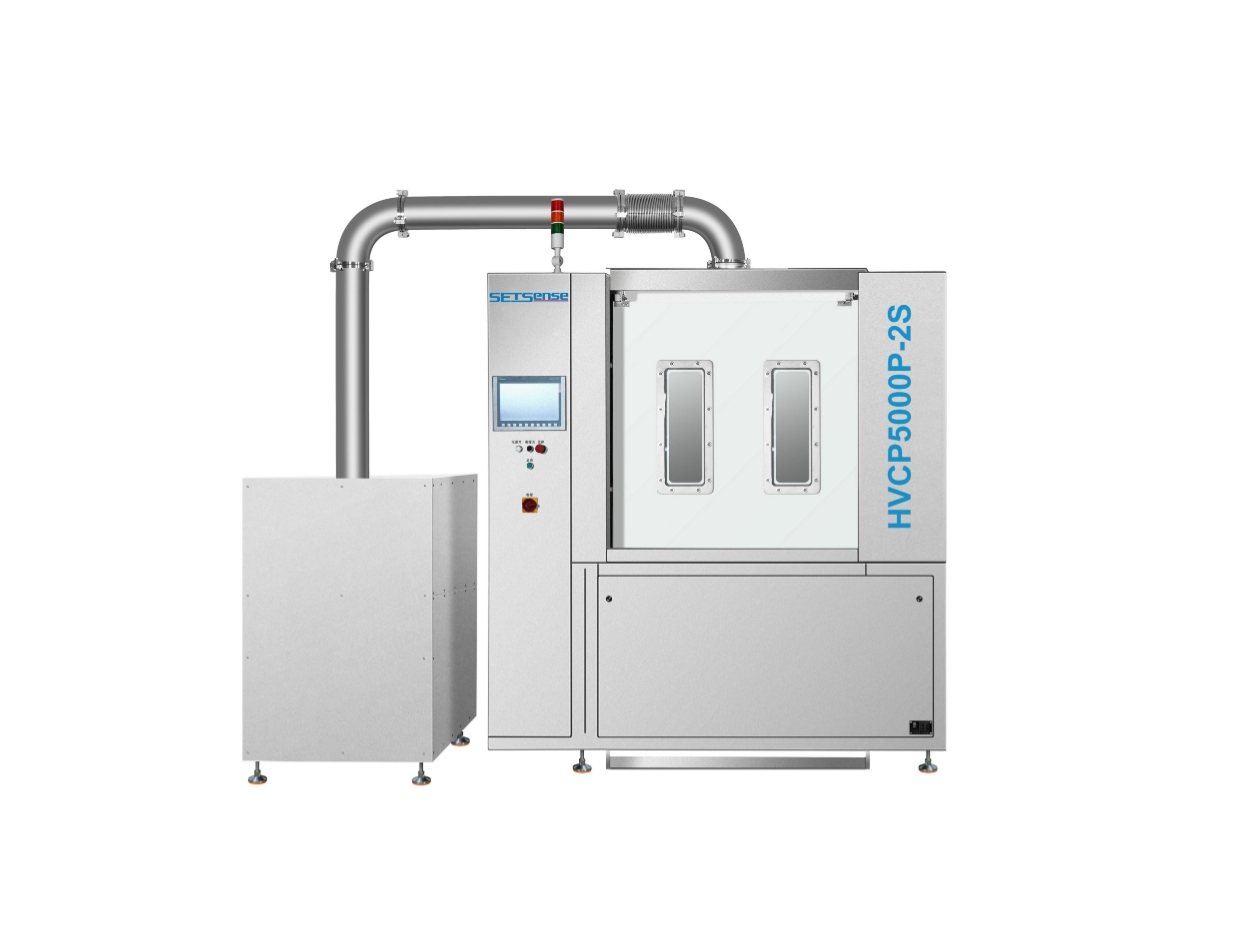

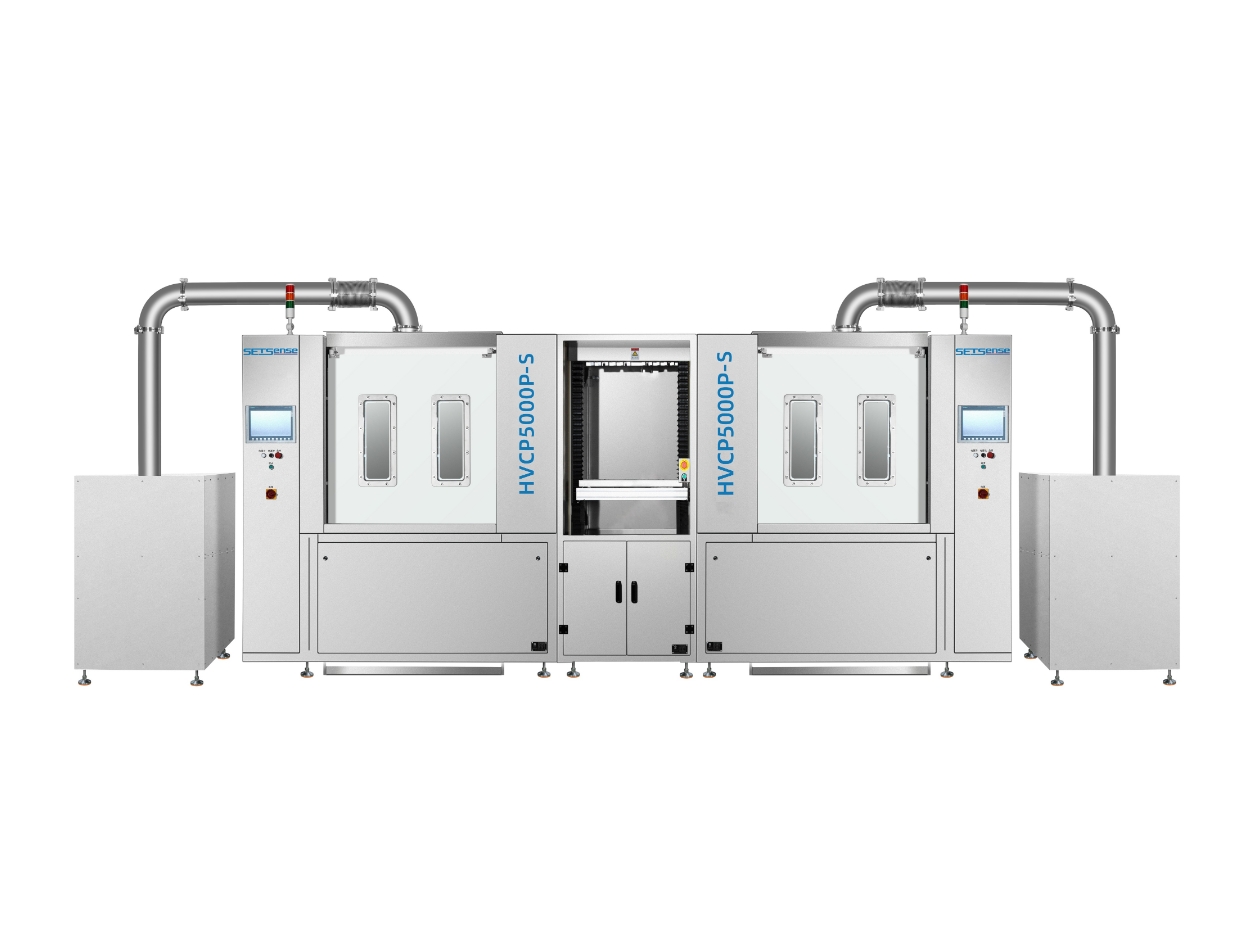

HVCP5000P-S、HVCP5000P-1S、HVCP5000P-2S

针对高纵横比、ATE板的特性专门研发

详细介绍





产品说明

专门为超高纵横比特性板研发设计,利用真空原理实现导电与非导电树脂油墨塞孔工艺,适用于同一板面上多类型孔的整板塞工艺,并且适用于树脂、银膏、铜浆和导电胶等多种材料。

产品特点

可生产70:1超高纵横比线路板,提供卓越的品质和极高的可靠性;

高真空度可达≤100pa;

在同一板面上灵活实现:通孔/单双面盲孔/背钻孔等多类型的整板塞工艺;

适用于少量多样的料号需求,塞孔时无需治具和导气板;

操作界面自动化、人性化、易操作。

产品规格

设备尺寸

4381*1152*2512mm(外置泵站)

最大纵横比

通孔:70:1

盲孔:1:1(最大)

油墨压力

气缸推动力:0-6bar(可调)

气压推动力:0-6bar

(正常使用不超3bar)

真空度

≤100pa

(标准大气压下)

塞孔与板边间距

孔距板边≧15mm

印刷基板厚度

0.2-8.0mm

操作面板

触控屏操作

印刷尺寸

10寸*10寸(250*250mm)

26寸*34寸(660*863mm)

保护装置

安全光栅、紧急停止装置

塞孔方式

全板塞孔(从上往下)

油墨添加方式

单支油墨夹更换

塞孔速度

2-80mm/sec(可调)

故障率

≦1/400h(故障时间/设备运行时间)

塞孔压力

0-6bar(可调)

操作台高度

1000±100mm

塞孔范围

通孔:0.1-1.0mm

(电镀后孔径)

盲孔:0.1-1.0mm

(电镀后孔径)

刮板速度

5-200mm/sec(可调)

噪音

(正常运行)

≦75dB

刮板压力

0-6bar(可调)

生产能力

产量受纵横比(板厚、孔径)、

油墨黏度影响

生产片数

厚径比

塞孔刀数

每小时产量

20-70

Max:70:1

1-6

公用需求

电气需求

三相五线制380V

压缩空气压力

≧6.5bar

功率

13.25KW

带泵站排气量

450m³/h(接口:φ200mm)

压缩空气用量

0.12m³/h(接口:φ10mm)

建议机台周围空间

800mm

机台重量

2850KG

设备安装环境(温湿度及无尘要求)


A.环境要求:无尘室,洁净室100,000级↑

B.温度要求:22±2℃

C.湿度要求:50±5%
